Monteringsanvisning — ARINNA

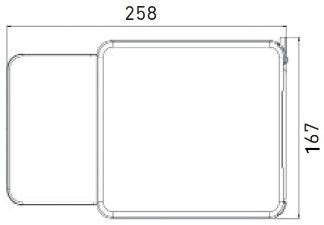

Kantig helkassett. Tre vuxna. Infästning ingår inte. Mot sol — infälld vid stark vind, regn, hagel eller snö.

01

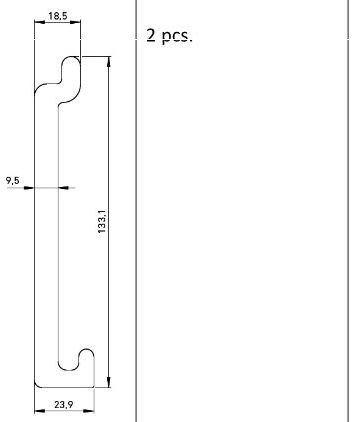

Delar
Markisen och fästen enligt ordern. Vev, nödöppning, fjärr och vindsensor enligt ordern. Infästning ingår inte. Varje fäste fem bultar.
02

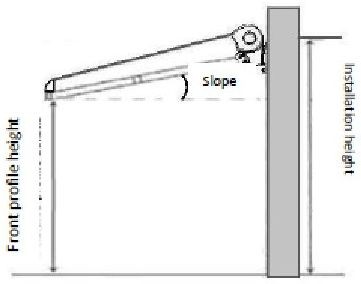

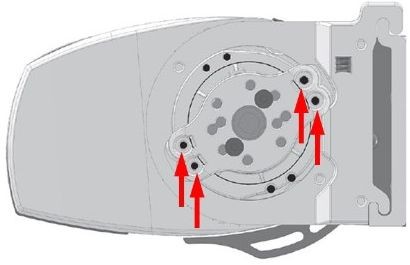

Höjd och lutning
Frontprofilen minst 2,2 m utfälld. Undre fästhålen minst 2,8 m från marken. Minst 20 cm ovanför dörr eller fönster. Lutning från fabrik 25°. Efter montage 0–75°. Över 40° anges i ordern. Under 14° avråds.
03

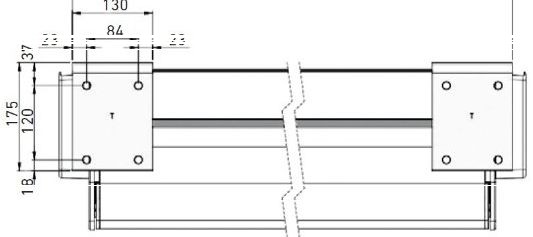

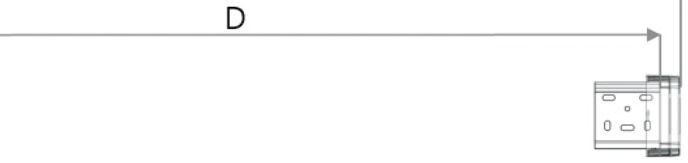

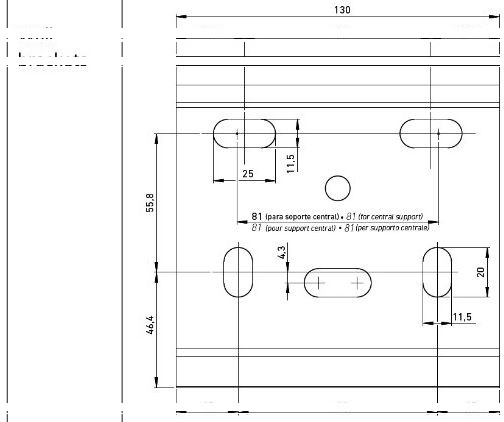

Avstånd mellan fästen
D är avståndet mellan fästenas ytterkanter. D = L − 44 mm vid motor utan nödöppning och utan LED. D = L − 83 mm vid vev, nödöppning eller LED.
04

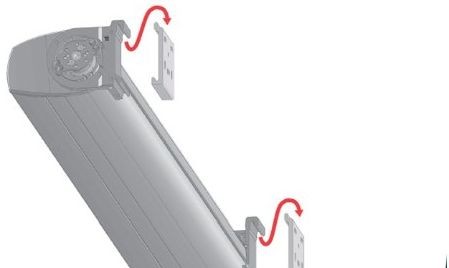

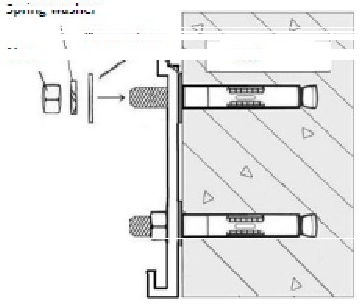

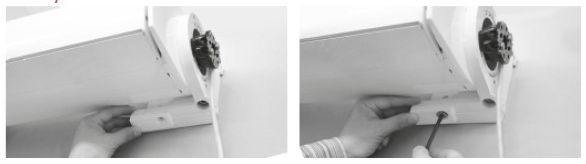

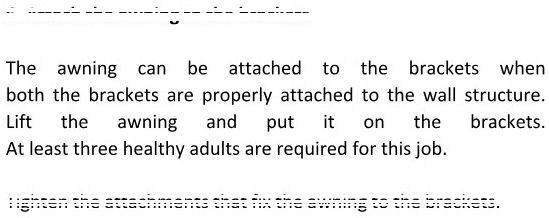

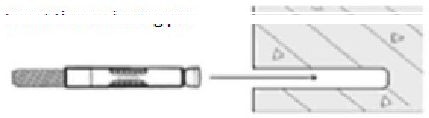

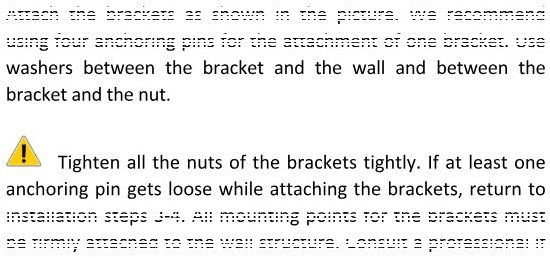

Borra och häng

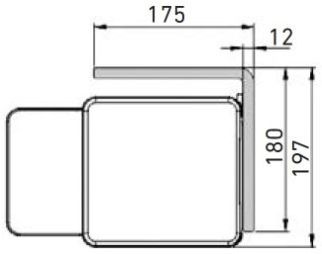

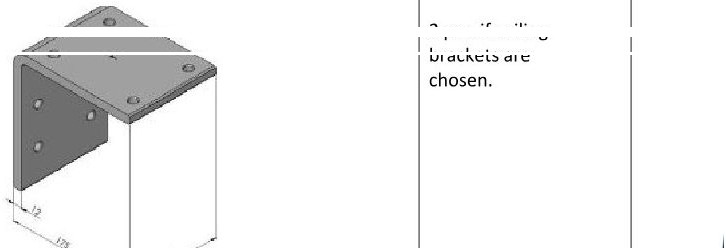

Massiv tegel- eller murvägg utan isolering. Vid isolering krävs andra infästningar. Ø14 mm, minst 9 cm. Takmontage med takfäste. Tre personer.
05

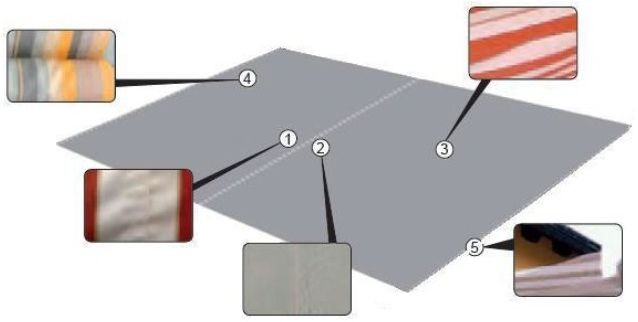

Användning
Vev eller motor. LED i armar och kassett enligt ordern.
