Monteringsanvisning — träpersienner

Mät först. 25 mm mot karmen, så bågen slår upp. 50 mm i nischen — inte på bågen. Millimeter, minsta måttet om det varierar. Skicka foto av fönstret om ni är osäkra.

Ladda ner PDF

  1. 01

    Så mäter ni

    Bredd först, sedan höjd, i millimeter. Mät på tre ställen och uppge det minsta. 25 mm: mot karmen, ytterkant till ytterkant där listen ska sitta. 50 mm: inne i nischen, karmens innerkant. Inte på bågen — mekaniken kan ta i när fönstret slås upp. 25 mm: bredd 300–2 400 mm, höjd upp till 2 600 mm. 50 mm: bredd 320–2 660 mm (rustikt trä max 2 360), höjd upp till 2 600 mm. Motor bara på 50 mm, från 850 mm bredd.

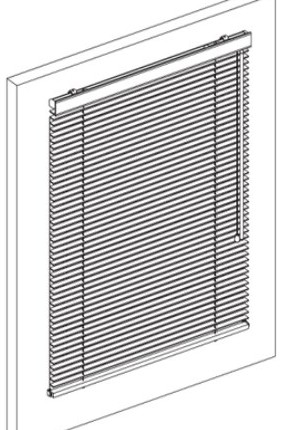

    25 mm mot karmen — så bågen slår upp.
    25 mm mot karmen — så bågen slår upp.
    50 mm i nischen, karmens innerkant.
    50 mm i nischen, karmens innerkant.

  2. 02

    Steg 1 — Plats

    Packa upp persiennen och bestäm monteringsplatsen efter persiennens mått. Använd vattenpass så att den sitter vågrätt.

  3. 03

    Steg 2 — Fästen för 25 mm

    Montera fästena. För 25 mm lameller används genomskinliga plastfästen. De går att skruva i vägg/karm eller i tak/nischens ovankant.

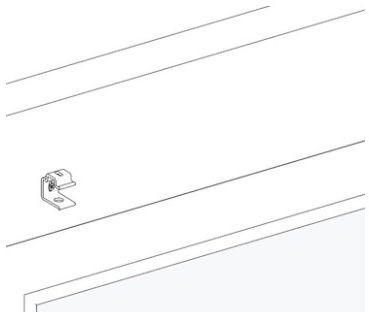

    Vägg- eller karmmontage.
    Vägg- eller karmmontage.

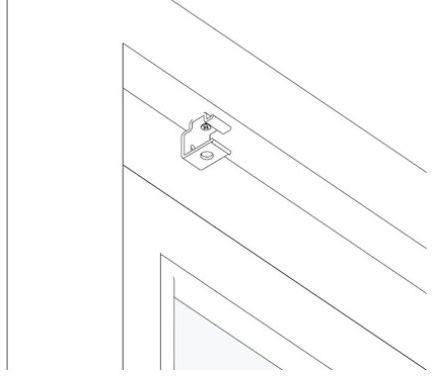

    Tak- eller nischmontage.
    Tak- eller nischmontage.

  4. 04

    Steg 2 — Fästen för 50 mm

    För 50 mm lameller används metallfästen av typ TWIST. Även de går som vägg- eller takfäste.

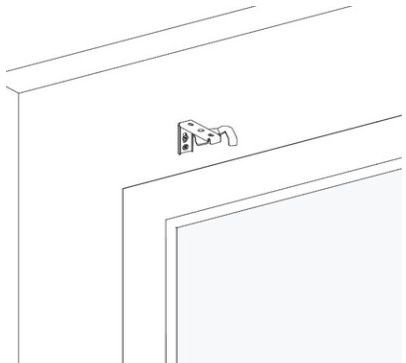

    TWIST mot vägg.
    TWIST mot vägg.

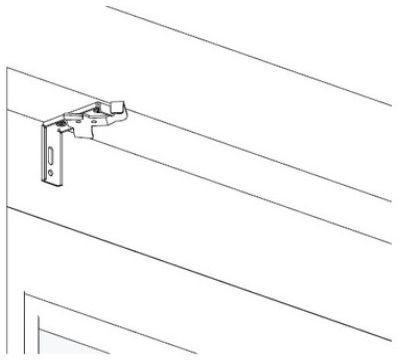

    TWIST mot tak eller nisch.
    TWIST mot tak eller nisch.

  5. 05

    Steg 3 — Överlist

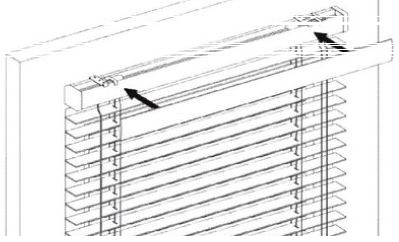

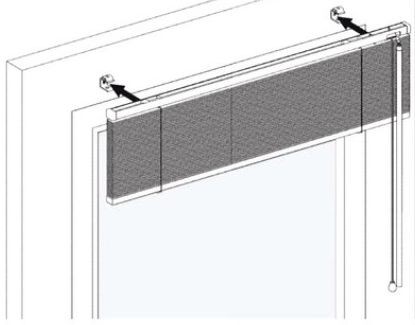

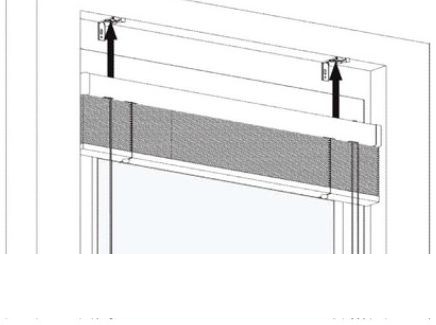

    Lyft upp överlisten mot fästena och skjut in den.

  6. 06

    Steg 4 — Lås

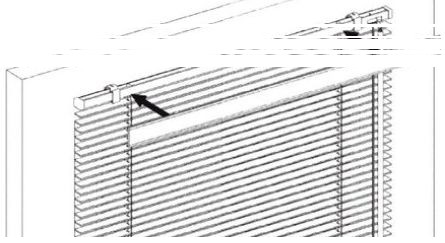

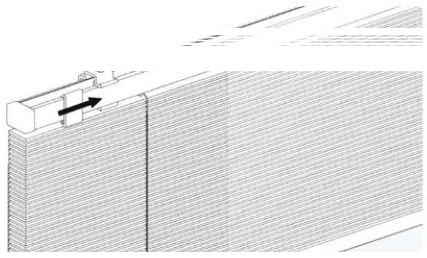

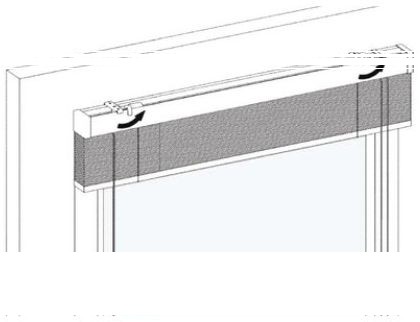

    Lås profilen i fästena enligt pilarna, tills den sitter fast.

  7. 07

    Steg 5 — Täcklist

    Sätt täcklisten på överlisten. 25 mm: magneter. 50 mm: klämmor som knäpps fast.
