Terrasol/Markis

Monteringsanvisning — SUNNA

Öppen terrassmarkis. Tre vuxna. Infästning ingår inte — välj mot väggen ni har. Används mot sol. Vid stark vind, regn, hagel eller snö ska den vara infälld.

1. 01

   Delar

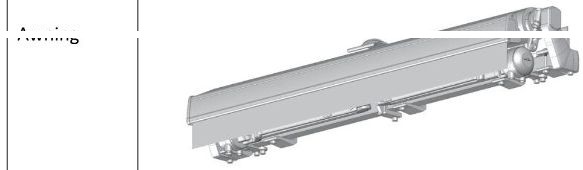

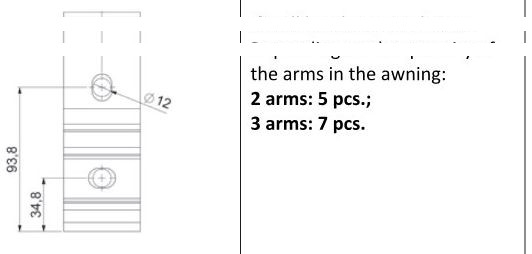

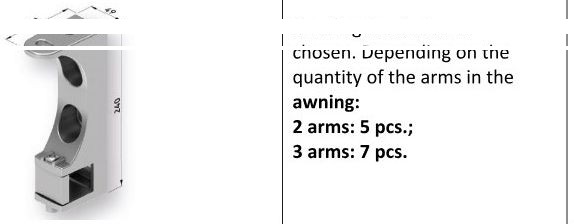

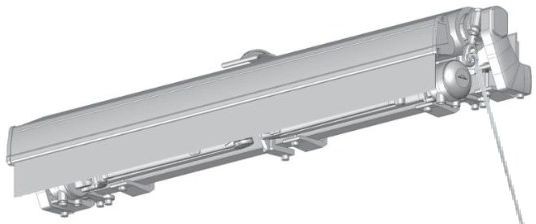

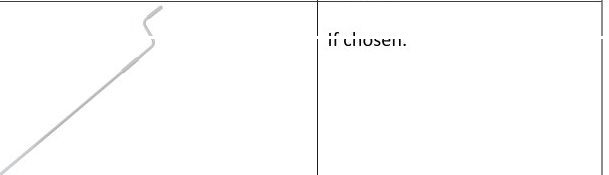

   Markisen, vägg- eller takfästen, vev, nödöppning, fjärr och vindsensor enligt ordern. Två armar: fem fästen. Tre armar: sju. Infästning — bultar och ankare — ingår inte.





















2. 02

   Höjd och lutning

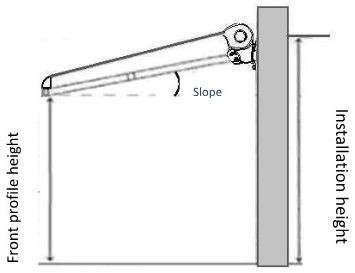

   Frontprofilen minst 2,2 m utfälld. Undre fästhålen minst 2,8 m från marken. Över dörr eller fönster: minst 20 cm ovanför öppningen. Lutning från fabrik 25°. Efter montage 0–85°. Under 14° avråds på grund av vattenavrinning.



3. 03

   Fästen i våg

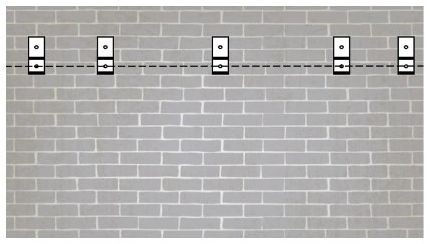

   Dra en vågrät linje med vattenpass eller laser. Fästena ska sitta i samma plan — en bucklig vägg krossar konstruktionen. Märk undre hålet, sätt fästet och märk övre. Sidofäste, armfäste och mittfäste enligt ritningen.









4. 04

   Borra och häng

   Anvisningen gäller massiv tegel- eller murvägg utan isolering. Vid isolering krävs andra infästningar. Ø14 mm, minst 9 cm djupt, ankare mot väggen. Tre personer lyfter in markisen i fästena och låser enligt ritningen.









5. 05

   Användning

   Vev eller motor. Vindsensor fäller in. Duken är till sol, inte till storm.









• Tre vuxna. Följ regler för arbete på höjd. Ensam montage avråds — markisen kan falla.
