Terrasol/Rullgardin

Mått — dag/natt, frihängande

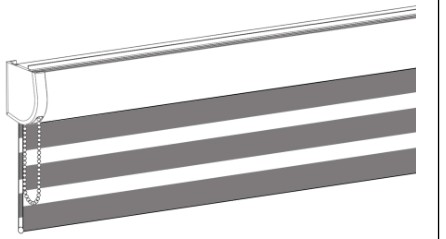

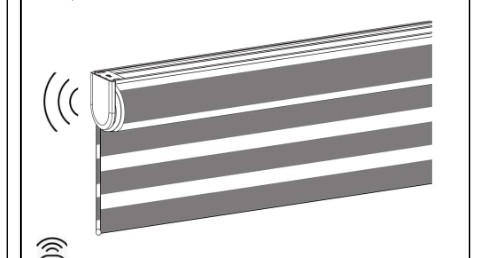

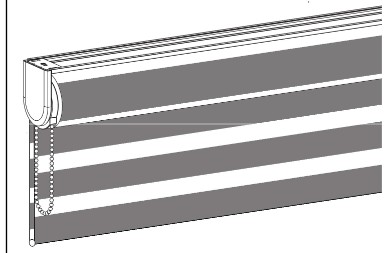

Frihängande dag/natt mot nisch eller vägg. Mät bredd först, sedan höjd. Kedja eller motor. Rör Ø30 eller Ø42. Öppet rör eller kassett Ø30.

1. 01

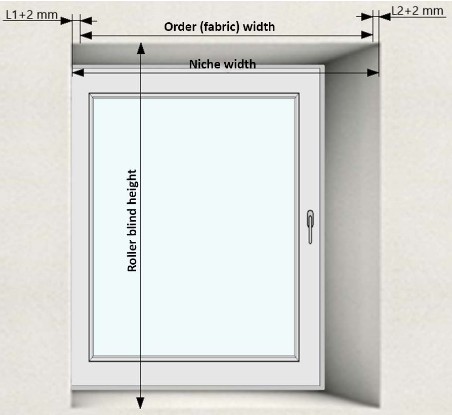

   Nisch, inne

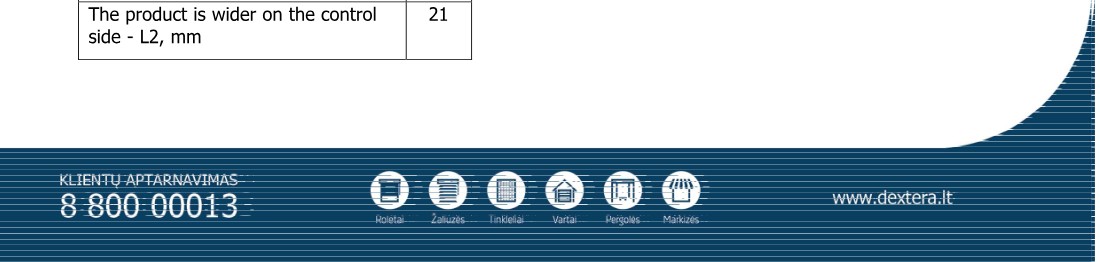

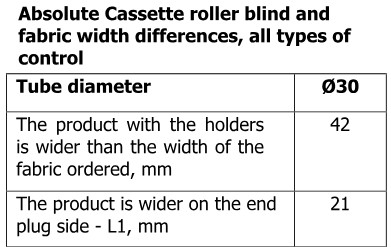

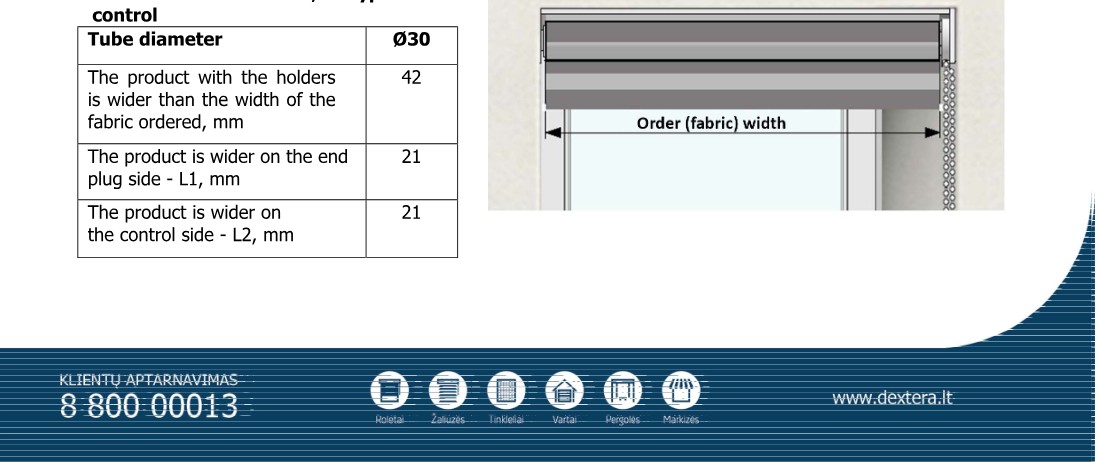

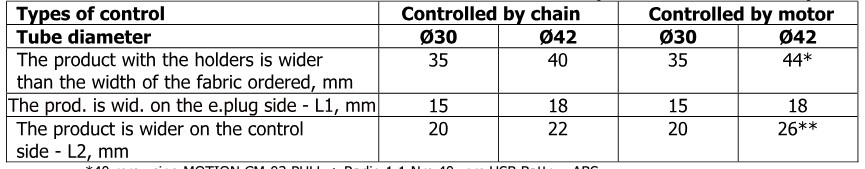

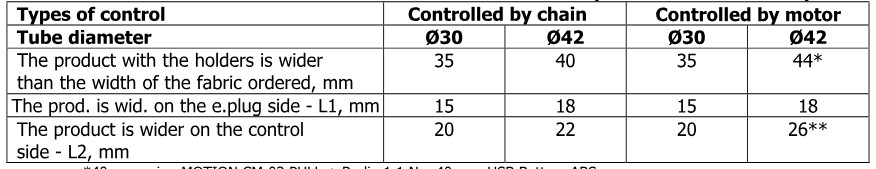

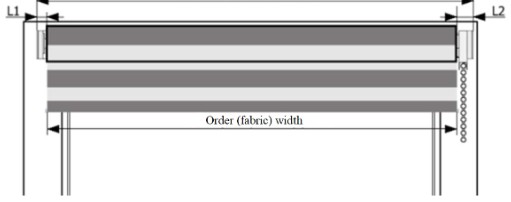

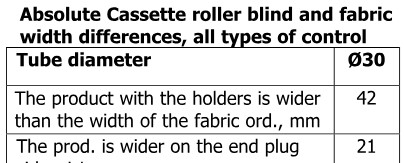

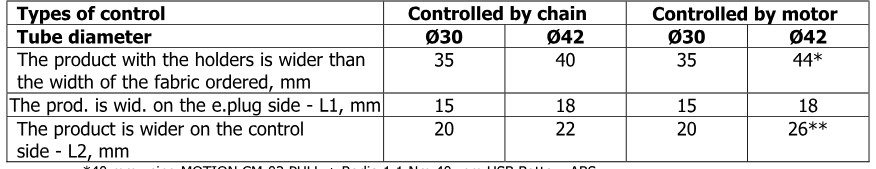

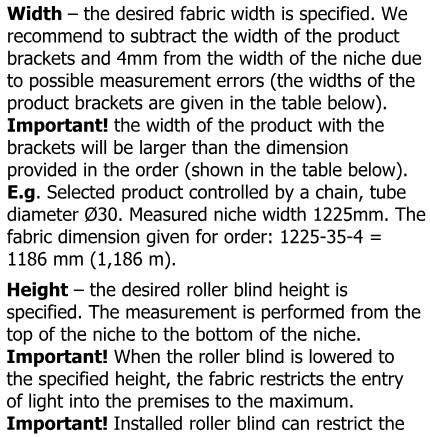

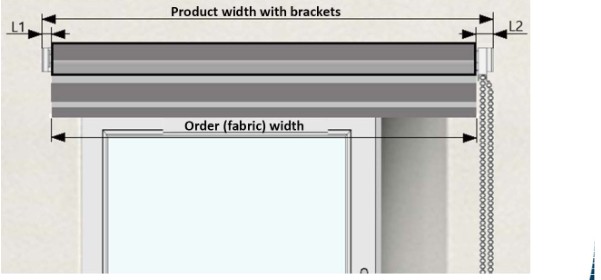

   Uppge tygbredd. Dra bort fästen och 4 mm. Exempel kedja Ø30, nisch 1225 mm: 1225 − 35 − 4 = 1186 mm. Höjd topp till botten i nischen. Kedja Ø30/Ø42: 35 / 40 mm bredare än tyget. Motor Ø30/Ø42: 35 / 44 mm (40 mm med vissa Motion-motorer). Kassett Ø30: 42 mm totalt, 21 mm per sida.

















2. 02

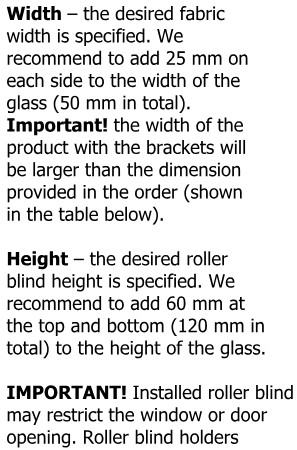

   Nisch, utanpå och karm

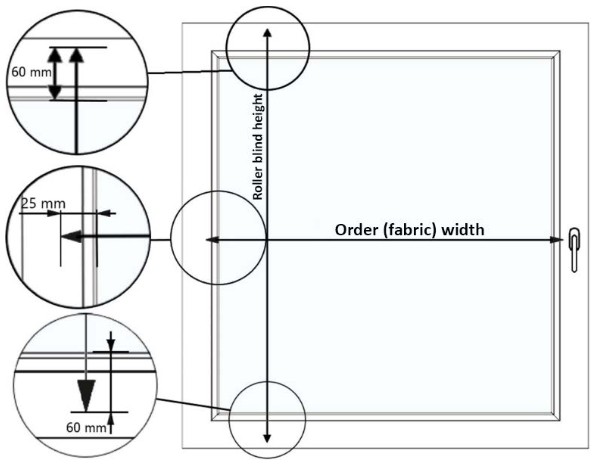

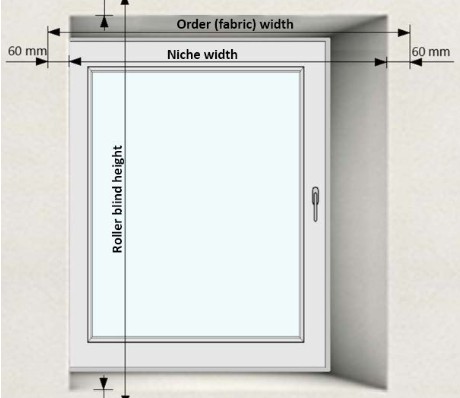

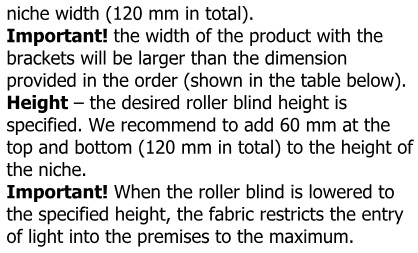

   Utanpå nisch: +60 mm per sida och i höjd, 120 mm totalt. Mot karm: +25 mm per sida av glaset, +60 mm i höjd. Kan begränsa att bågen slår upp.





















3. 03

   Gränsmått och fästen

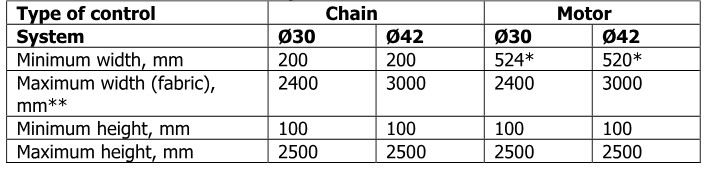

   Kedja Ø30: 200–2400 × 100–2500 mm. Ø42: 200–3000 × 100–2500. Motor minsta bredd cirka 520–524 mm. Kassett Ø30 kedja 200–2400, motor från 524 mm. Streckad cirkel är max rullad tygdiameter. RD30-L/R och RD42-L/R: styrning vänster eller höger. Kassett: RD30-L(K) och RD30-R(K).
