Terrasol/Pergola

Monteringsanvisning — LEVANTE Comfort 3×4

Motoriserad LEVANTE Comfort. Två eller tre personer. Stege, vattenpass, måttband, gummiklubba, insex 5 mm, U-nyckel M10/13, borrmaskin. Kontrollera stycklistan innan ni börjar.

Ladda ner PDF

  1. 01

    Verktyg och delar

    Kolla av mot stycklistan. Saknas något: stoppa. Stolparna sätts diagonalt enligt ritningen.

  2. 02

    Stolpar och balkar

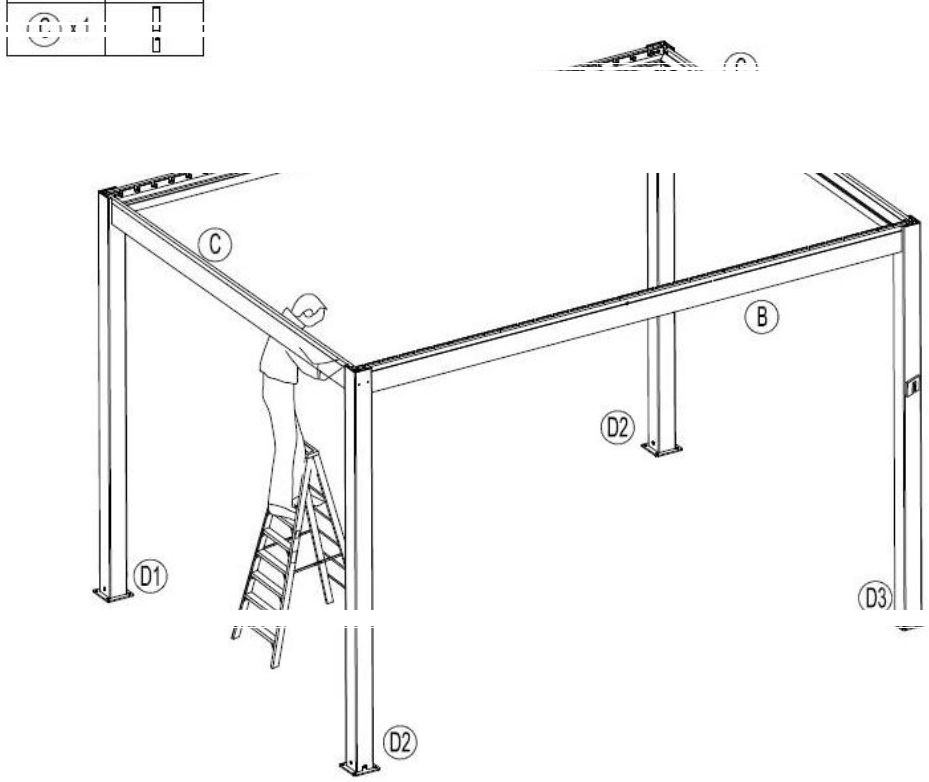

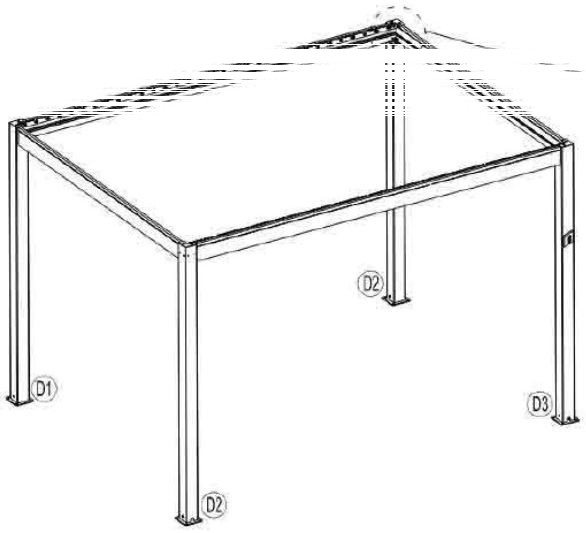

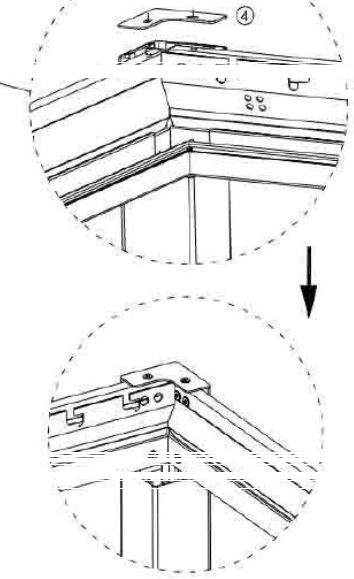

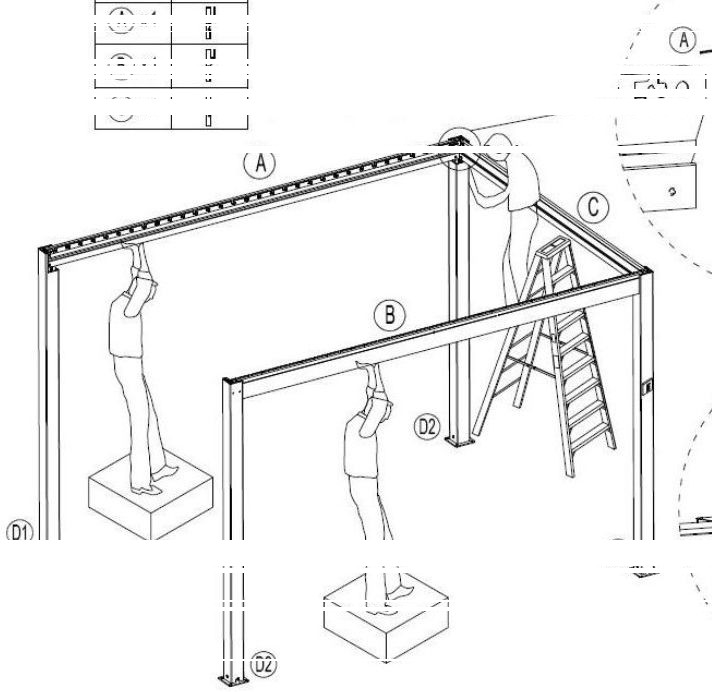

    Fotplattor mot stolparna, bult ①. Lyft balk A, B och C. Bult ⑥. Kåpor mot stolparna.

  3. 03

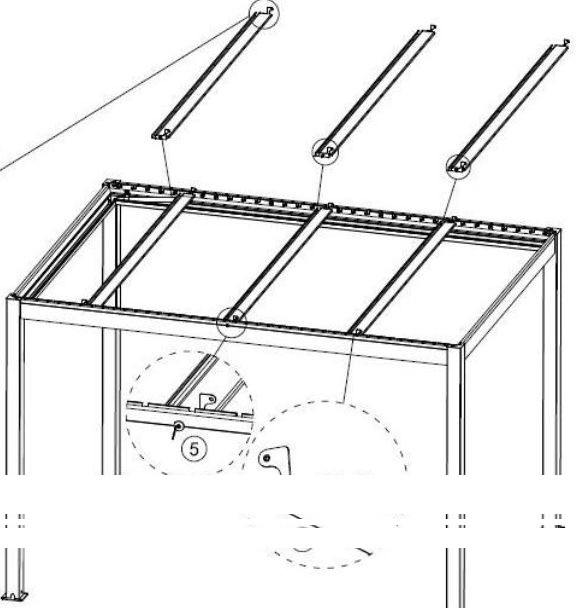

    Rännor och lameller

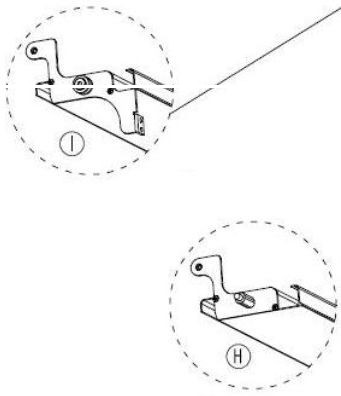

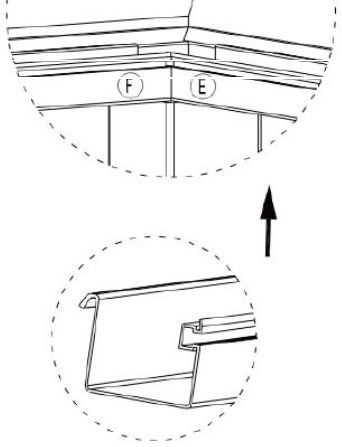

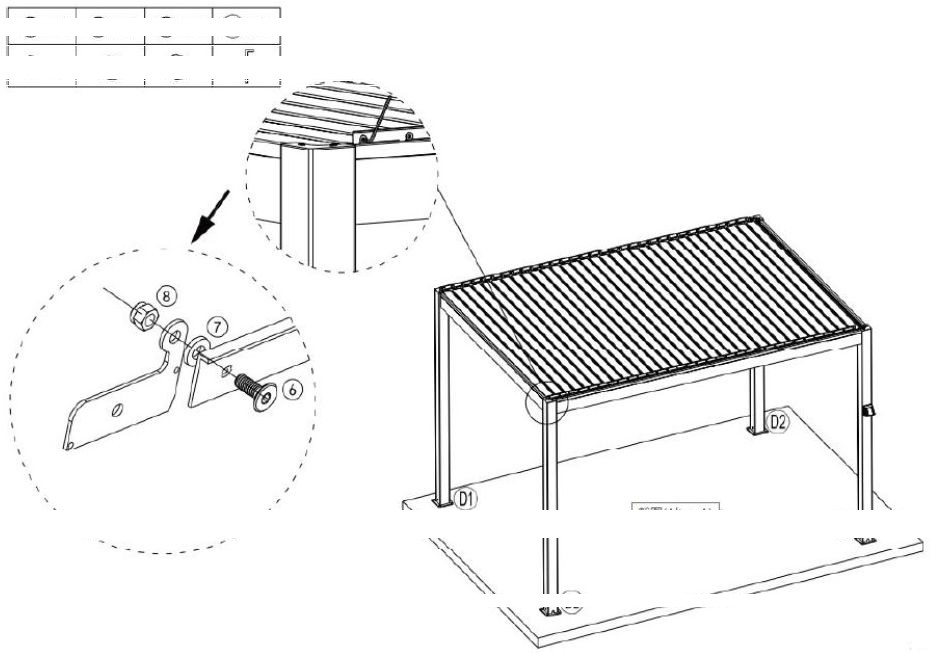

    Kroka rännorna i balkarna. Mittlamell H i 12:e spåret vid 3,00 × 3,00 m, i 16:e vid 3,00 × 4,00 och 4,00 × 4,00. Drivlamell I mot 7:e spåret. Övriga lameller i resten. Muttrar M10. Dra inte för hårt — då går inte lamellerna.

  4. 04

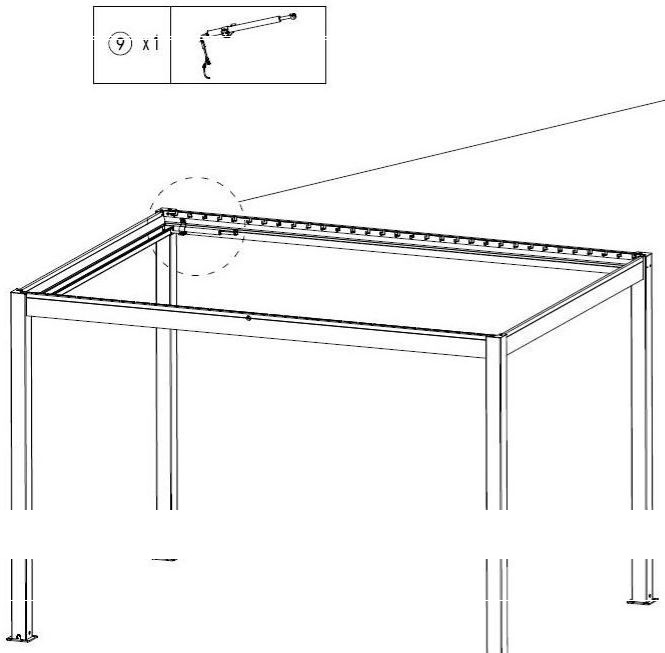

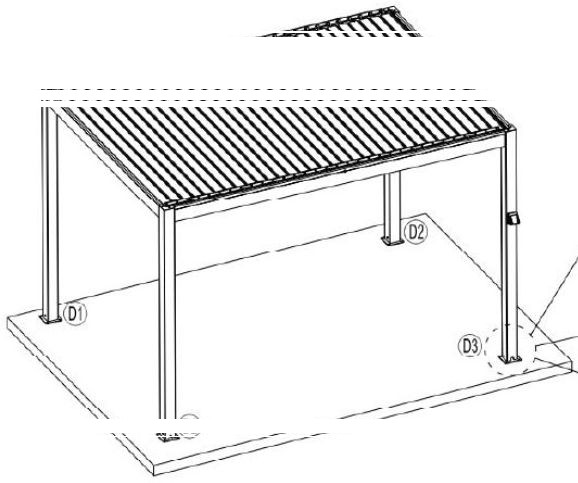

    Motor, LED och förankring

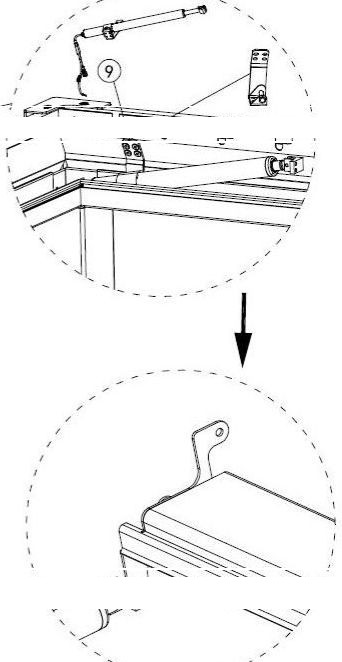

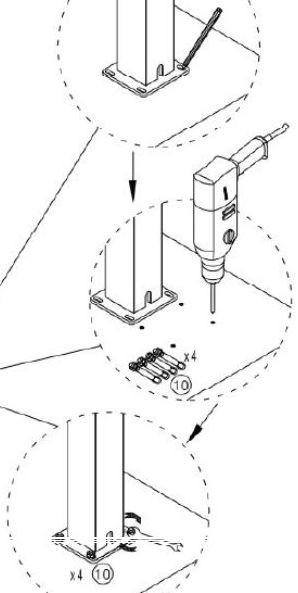

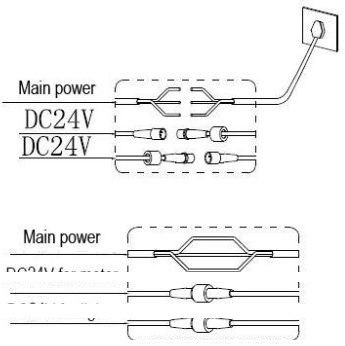

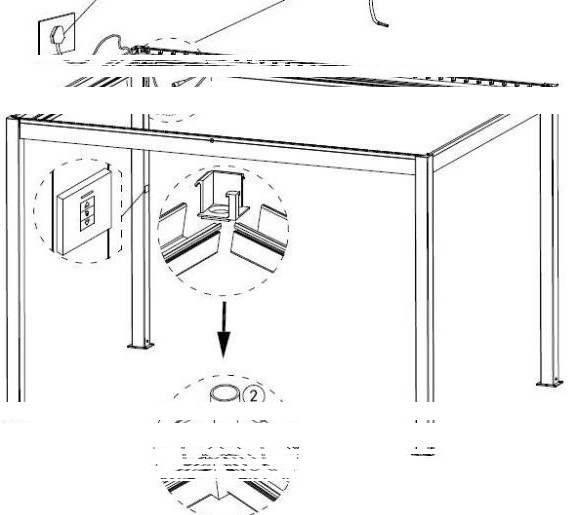

    Fäst motorn. Koppla LED och motor 24 V mot 24 V. Expansionsbult Ø12 mm i underlaget, fyra per stolpe. Silikon i hörn och rännor. Lamellerna öppna vid mild till hård vind.
