Monteringsanvisning — HELIOS

Helkassett. Tre vuxna. Infästning ingår inte. Vägg max 6,0 × 4,0 m. Tak max 5,0 × 3,0 m. Mot sol — infälld vid stark vind, regn, hagel eller snö.

01

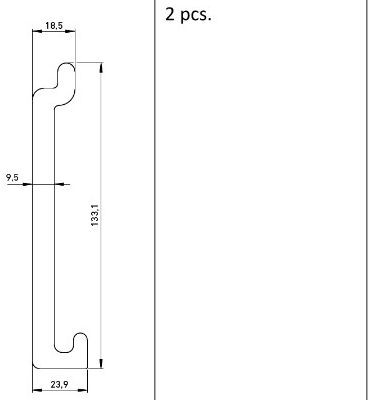

Delar
Markisen, två väggfästen, takfästen eller förlängda väggfästen 650 mm enligt ordern. Mittfäste om bredden är över 5 m. Vev, nödöppning, fjärr och vindsensor enligt ordern. Infästning ingår inte.
02

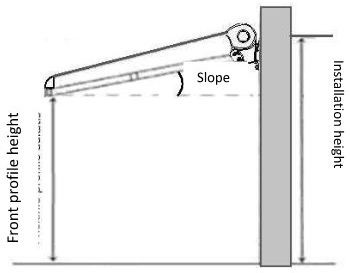

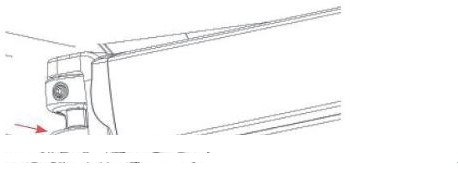

Höjd och lutning

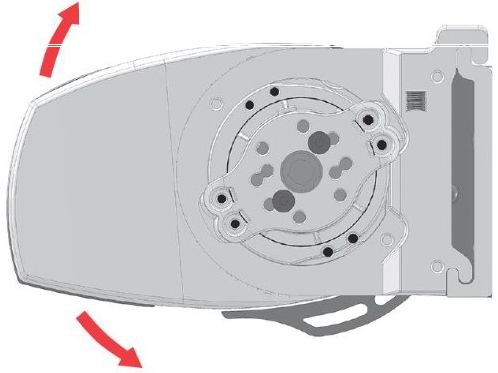

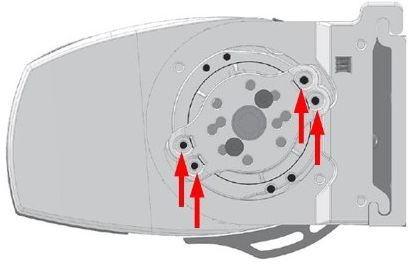

Frontprofilen minst 2,2 m utfälld. Undre fästhålen minst 2,8 m från marken. Minst 20 cm ovanför dörr eller fönster. Lutning från fabrik 25°. Efter montage 3–72°. Över 40° anges i ordern. Under 14° avråds.
03

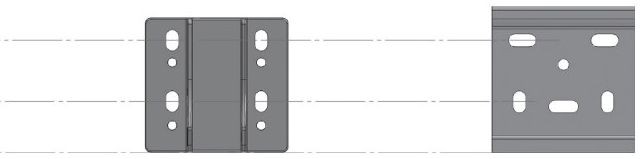

Fästen i våg

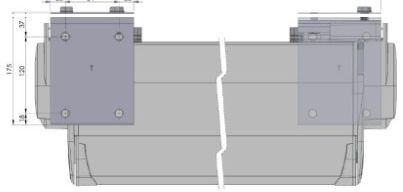

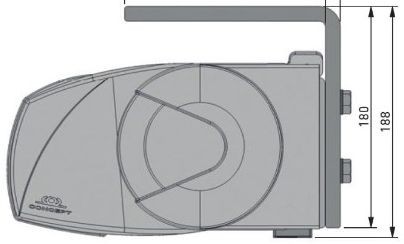

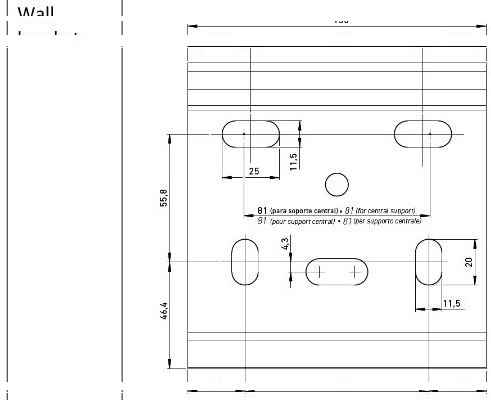

Vågrät linje. Mittfäste bara över 5 m. Varje fäste fem bultar. Takmontage med takfäste, eller väggfäste mot tak — lämna plats att dra åt bulten.
04

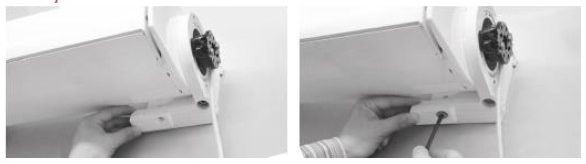

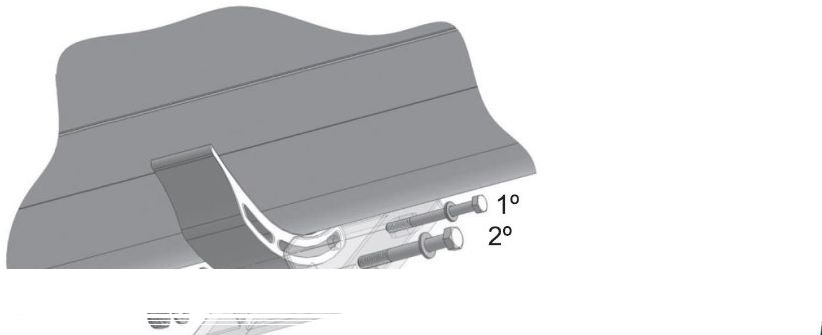

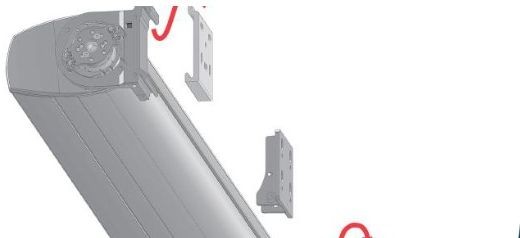

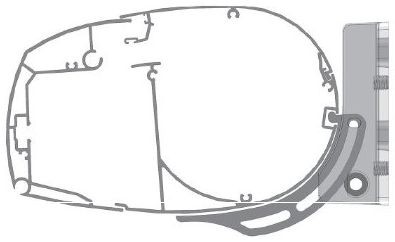

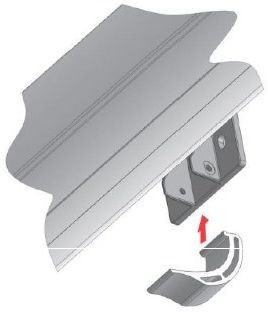

Borra och häng

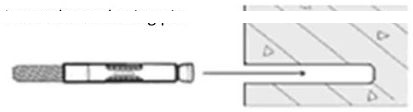

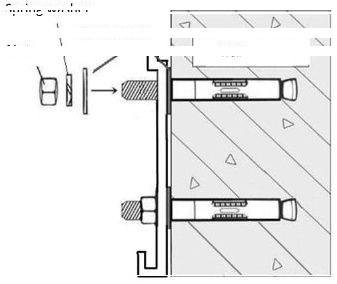

Massiv tegel- eller murvägg utan isolering. Vid isolering krävs andra infästningar. Ø14 mm, minst 9 cm. Tre personer lyfter in kassetten.
05

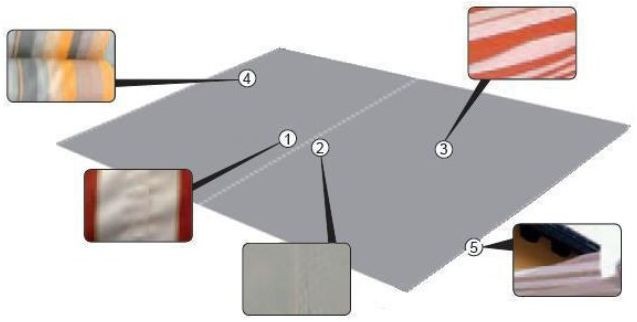

Användning
Vev eller motor. LED i armarna enligt ordern. Vindsensor fäller in.
