Terrasol/Markis

Monteringsanvisning — APOLLO

Halvkassett. Tre vuxna. Infästning ingår inte. Mot sol — infälld vid stark vind, regn, hagel eller snö.

1. 01

   Delar

   Markisen och fem vägg- eller takfästen. Vev, nödöppning, fjärr och vindsensor enligt ordern. Infästning ingår inte.





















2. 02

   Höjd och lutning

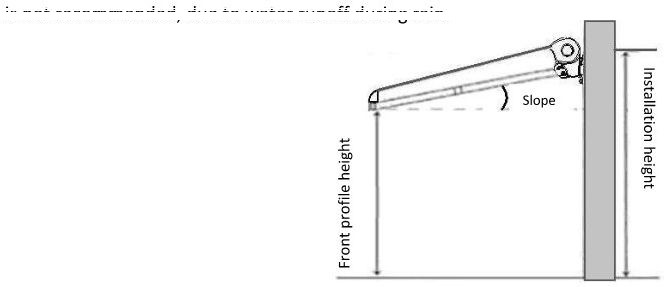

   Frontprofilen minst 2,2 m utfälld. Undre fästhålen minst 2,8 m från marken. Minst 20 cm ovanför dörr eller fönster. Lutning från fabrik 25°. Efter montage 0–65°. Under 14° avråds.



3. 03

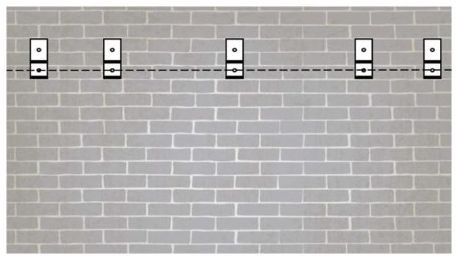

   Fästen i våg

   Vågrät linje. Fästena i samma plan. Märk, borra, häng. Tre personer.







4. 04

   Borra och häng

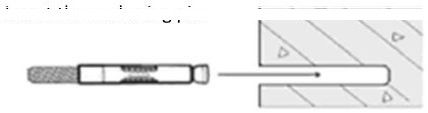

   Massiv tegel- eller murvägg utan isolering. Vid isolering krävs andra infästningar. Ø14 mm, minst 9 cm. Lyft in markisen i fästena enligt ritningen.









5. 05

   Användning

   Vev eller motor. Vindsensor fäller in.









• Tre vuxna. Ensam montage avråds.
